Memasang relay pada lampu taman tenaga surya adalah solusi efektif untuk mengotomatiskan sistem pencahayaan luar ruangan Anda. Relay bekerja sebagai sakelar elektromagnetik yang mendeteksi perubahan tegangan dari sensor cahaya atau pengontrol surya, lalu menghubungkan daya baterai ke lampu taman secara otomatis saat hari mulai gelap. Dengan metode ini, Anda tidak perlu lagi menyalakan sakelar secara manual setiap malam, sekaligus dapat mengendalikan lampu berdaya lebih besar dengan aman.
Modifikasi ini sangat berguna bagi pemilik rumah yang ingin meningkatkan performa lampu taman standar mereka menjadi sistem yang lebih andal dan bertenaga. Melalui integrasi komponen yang tepat, aliran daya dari baterai menuju lampu dapat diatur dengan presisi tinggi tanpa membebani sirkuit kontrol yang sensitif. Proses instalasi ini membutuhkan pemahaman dasar tentang kelistrikan arus searah dan ketelitian dalam merakit setiap sambungan kabel agar sistem bekerja optimal dalam jangka panjang.
Pahami Dulu: Apakah Sistem Lampu Anda Benar-Benar Membutuhkan Relay?
Sebelum memulai proyek modifikasi ini, penting untuk memeriksa karakteristik sistem pencahayaan yang Anda miliki saat ini. Sebagian besar lampu taman tenaga surya standar yang dijual di pasaran sebenarnya sudah dilengkapi dengan sensor cahaya bawaan, seperti resistor peka cahaya atau memanfaatkan penurunan tegangan panel surya itu sendiri untuk mendeteksi kegelapan. Jika lampu taman Anda sudah menyala otomatis saat senja, penambahan komponen sakelar elektromagnetik eksternal mungkin tidak diperlukan, kecuali jika Anda ingin melakukan peningkatan kapasitas daya.

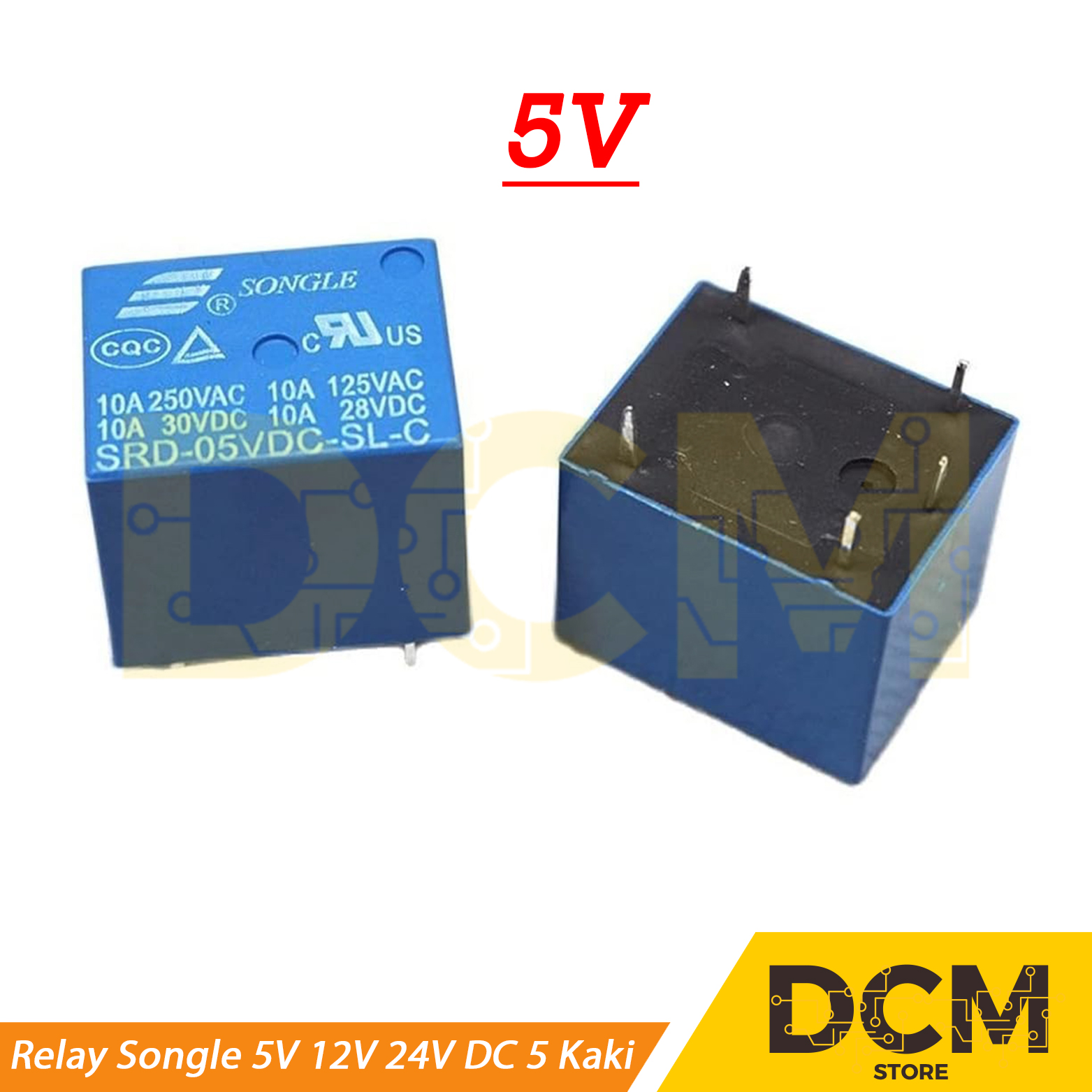

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Kondisi utama yang membenarkan pemasangan komponen ini adalah ketika Anda menggunakan pengontrol pengisian daya surya eksternal yang tidak memiliki fitur kontrol beban otomatis, atau ketika sensor bawaan pada lampu lama Anda telah mengalami kerusakan. Selain itu, jika Anda berencana menghubungkan beberapa lampu taman berdaya tinggi ke satu sumber baterai tunggal, sirkuit elektronik bawaan biasanya tidak akan kuat menahan beban arus yang besar. Di sinilah sakelar elektromagnetik berperan sebagai jembatan yang mengalirkan arus besar langsung dari baterai ke lampu tanpa merusak pengontrol surya.
Langkah awal yang harus Anda lakukan adalah memeriksa lembar spesifikasi atau label pada pengontrol pengisian daya surya Anda. Perhatikan apakah perangkat tersebut memiliki terminal beban khusus yang ditandai dengan ikon lampu atau tulisan beban. Beberapa pengontrol modern sudah memiliki fitur pengaturan waktu atau sensor cahaya terintegrasi yang dapat diprogram langsung. Jika fitur tersebut tidak tersedia atau kapasitas arusnya terlalu kecil untuk total daya lampu taman Anda, maka pemasangan sakelar elektromagnetik eksternal adalah langkah korektif yang sangat tepat.
Persiapan Alat dan Pemilihan Relay yang Tepat untuk Sistem DC
Kunci keberhasilan instalasi ini terletak pada pemilihan komponen sakelar elektromagnetik yang dirancang khusus untuk sistem arus searah. Anda harus memilih perangkat dengan tegangan koil yang sesuai dengan tegangan baterai sistem Anda, yang umumnya menggunakan sistem tegangan rendah seperti 12 volt atau 24 volt arus searah. Sangat penting untuk menghindari penggunaan komponen yang dirancang untuk arus bolak-balik bertegangan tinggi, karena koilnya tidak akan terpicu oleh baterai bertegangan rendah dan dapat menyebabkan kegagalan fungsi.
Selain tegangan koil, Anda juga harus memastikan kapasitas arus kontak sakelar tersebut mampu menangani total beban lampu taman Anda. Kapasitas arus ini biasanya dinyatakan dalam satuan Ampere pada badan komponen. Sebagai langkah aman, pilihlah komponen yang memiliki kapasitas arus minimal tiga puluh persen lebih tinggi dari total konsumsi arus lampu taman Anda untuk mencegah panas berlebih pada titik kontak internal. Komponen yang bekerja di bawah batas maksimalnya akan memiliki usia pakai yang jauh lebih lama dan tingkat keandalan yang lebih tinggi.
Untuk mendukung proses instalasi yang aman dan rapi di area luar ruangan, Anda perlu menyiapkan beberapa peralatan kerja dasar yang memadai. Siapkan alat pengukur tegangan atau multimeter untuk memverifikasi jalur kabel, obeng dengan gagang terisolasi untuk mengencangkan terminal, pemotong kabel yang tajam, dan selongsong bakar untuk melindungi sambungan. Mengingat sistem ini akan ditempatkan di taman yang terpapar cuaca, Anda wajib menyiapkan kotak sambungan tahan air dengan peringkat proteksi masuknya cairan yang tinggi untuk melindungi seluruh komponen dari kelembapan dan air hujan.
Langkah-langkah Memasang Relay pada Rangkaian Lampu Taman Surya
Setelah semua peralatan dan komponen yang sesuai telah siap, Anda dapat memulai proses perakitan secara sistematis. Pastikan Anda bekerja di area yang kering dan bersih untuk menghindari kontaminasi kotoran pada terminal kabel. Ikuti urutan kerja berikut dengan cermat untuk memastikan sistem otomatisasi lampu taman Anda terpasang dengan aman tanpa risiko korsleting.
Memutus Sumber Daya dan Verifikasi Tegangan
Langkah keselamatan pertama yang tidak boleh diabaikan adalah memutus seluruh aliran listrik dalam sistem sebelum Anda menyentuh atau memotong kabel apa pun. Mulailah dengan melepaskan sambungan kabel dari panel surya terlebih dahulu, kemudian ikuti dengan melepaskan kabel dari terminal baterai. Urutan pelepasan ini sangat penting untuk mencegah pengontrol pengisian daya surya mengalami lonjakan tegangan yang dapat merusak sirkuit internalnya.
Setelah semua kabel utama terlepas, gunakan alat pengukur tegangan untuk memastikan tidak ada arus sisa yang mengalir dalam rangkaian. Periksa terminal beban pada pengontrol surya dan ujung-ujung kabel baterai untuk memastikan pembacaan tegangan berada pada angka nol. Langkah verifikasi ini memastikan bahwa Anda dapat bekerja dengan aman tanpa risiko percikan api akibat hubungan arus pendek yang tidak disengaja selama proses pemotongan dan penyambungan kabel.
Menyambungkan Terminal Koil dan Kontak Beban
Langkah berikutnya adalah mengidentifikasi pin pada sakelar elektromagnetik Anda, yang biasanya memiliki diagram penomoran standar pada bagian casing luar. Hubungkan terminal koil, yang umumnya ditandai dengan nomor tertentu atau simbol koil, ke terminal output beban pada pengontrol surya atau sirkuit sensor cahaya eksternal Anda. Terminal koil inilah yang akan menerima sinyal listrik bertegangan rendah ketika kondisi sekitar mulai gelap, yang kemudian akan mengaktifkan magnet internal untuk menarik kontak sakelar.
Selanjutnya, buatlah jalur daya utama untuk lampu taman Anda dengan memanfaatkan terminal kontak sakelar. Hubungkan kabel positif dari baterai langsung ke terminal umum pada sakelar elektromagnetik. Setelah itu, hubungkan kabel positif dari lampu taman Anda ke terminal terbuka normal pada sakelar tersebut. Dengan konfigurasi ini, aliran listrik dari baterai ke lampu akan terputus sepenuhnya pada siang hari, dan hanya akan terhubung ketika koil menerima sinyal aktivasi saat malam tiba.
Selesaikan bagian pengabelan dengan menyatukan semua jalur negatif atau ground dalam satu sambungan yang aman. Hubungkan kabel negatif dari lampu taman, kabel negatif dari koil sakelar, dan kabel negatif dari baterai ke terminal negatif bersama pada pengontrol surya atau blok terminal distribusi. Pastikan semua sekrup terminal dikencangkan dengan kuat dan tidak ada serabut tembaga kabel yang keluar dari lubang terminal untuk mencegah terjadinya hubungan pendek antar jalur.
Pengujian Sensor dan Proteksi Cuaca Ekstrem
Sebelum menutup seluruh rangkaian, lakukan pengujian fungsional untuk memastikan sistem otomatisasi bekerja dengan sempurna. Hubungkan kembali kabel baterai, diikuti dengan kabel panel surya ke pengontrol pengisian daya. Simulasikan kondisi malam hari dengan cara menutup sensor cahaya atau panel surya menggunakan kain gelap atau wadah yang tidak tembus cahaya. Jika pemasangan benar, Anda akan mendengar suara klik halus dari sakelar elektromagnetik yang menandakan kontak telah terhubung, dan lampu taman akan langsung menyala dengan stabil.
Setelah pengujian berhasil dan lampu menyala tanpa kedipan, langkah terakhir adalah memberikan perlindungan maksimal terhadap faktor cuaca luar ruangan. Lapisi setiap sambungan kabel yang terbuka menggunakan selongsong bakar yang dipanaskan hingga menyusut rapat, guna mencegah masuknya air dan mencegah korosi pada tembaga. Masukkan seluruh rangkaian sakelar elektromagnetik dan blok terminal ke dalam kotak sambungan tahan air, lalu kencangkan sekrup penutup kotak serta pastikan karet seal terpasang dengan presisi pada jalurnya.
Batasan Keamanan dan Kapan Harus Menghubungi Profesional
Meskipun modifikasi ini dapat dilakukan secara mandiri, Anda harus selalu mengutamakan keselamatan kerja dan mengenali batasan kemampuan sistem. Jika selama proses pengujian Anda mendeteksi adanya kabel yang terasa hangat saat disentuh, tercium bau gosong, atau pengontrol surya menampilkan kode kesalahan pada layarnya, segera putus sambungan baterai. Gejala-gejala tersebut mengindikasikan adanya kesalahan pengabelan atau kelebihan beban yang dapat memicu kerusakan permanen atau bahaya kebakaran.
Anda juga dilarang keras untuk membongkar segel pelindung pada baterai litium atau memodifikasi sirkuit internal panel surya yang terintegrasi. Tindakan membongkar komponen tersegel ini tidak hanya akan membatalkan garansi pabrik, tetapi juga sangat berbahaya karena baterai litium yang rusak akibat korsleting dapat mengalami kegagalan termal yang memicu ledakan. Gunakan selalu komponen baterai dan panel surya sesuai dengan petunjuk penggunaan standar tanpa mengubah struktur fisiknya.
Apabila Anda berencana memasang lampu taman dengan total daya yang sangat besar, atau jika diagram terminal pada pengontrol surya Anda tidak memiliki dokumentasi yang jelas, sebaiknya konsultasikan perencanaan Anda dengan teknisi listrik profesional. Teknisi yang berpengalaman dapat membantu menghitung ukuran kabel yang tepat untuk mencegah penurunan tegangan pada jalur yang panjang, serta memastikan seluruh instalasi luar ruangan Anda memenuhi standar keselamatan kelistrikan yang berlaku di wilayah Anda.
Frequently Asked Questions (FAQ)
Mengapa lampu taman surya tidak menyala otomatis meskipun relay sudah terpasang?
Masalah ini umumnya disebabkan oleh tegangan pemicu dari pengontrol surya atau sensor cahaya yang tidak cukup kuat untuk mengaktifkan koil sakelar elektromagnetik. Periksa kembali spesifikasi tegangan minimum yang dibutuhkan oleh koil sakelar Anda dan bandingkan dengan output tegangan dari pengontrol saat kondisi gelap menggunakan multimeter. Selain itu, pastikan Anda tidak salah menghubungkan kabel lampu ke terminal tertutup normal pada sakelar, karena kesalahan ini akan membuat lampu justru menyala pada siang hari dan mati pada malam hari.

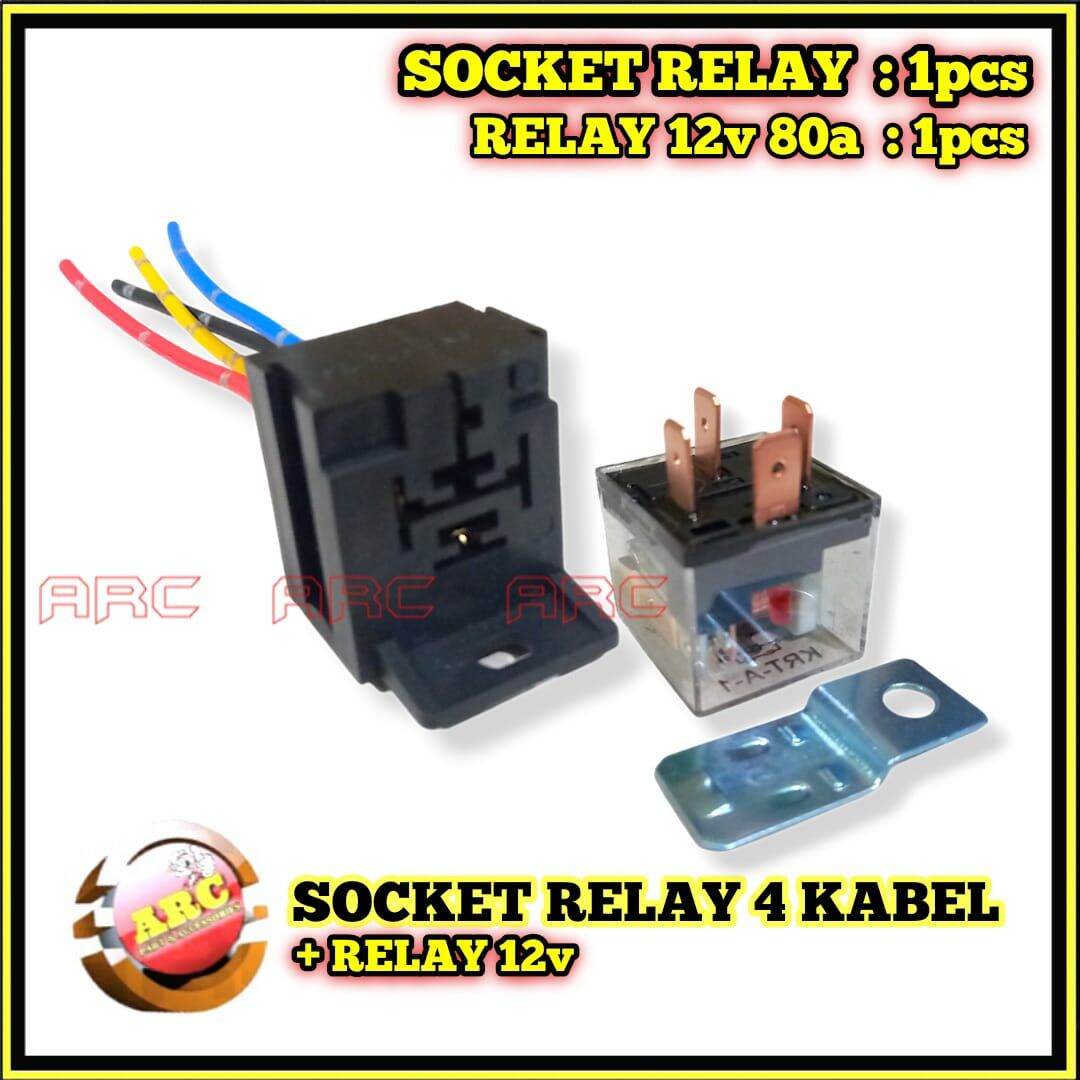

Apakah relay mobil (DC 12V) bisa digunakan untuk lampu taman tenaga surya?
Secara fungsi kelistrikan, komponen sakelar elektromagnetik yang dirancang untuk kendaraan mobil dengan tegangan 12 volt arus searah sangat kompatibel dan dapat digunakan pada sistem lampu taman surya bertegangan sama. Namun, komponen otomotif standar biasanya tidak dirancang untuk menghadapi paparan kelembapan tinggi secara terus-menerus di area taman terbuka. Jika Anda terpaksa menggunakannya, pastikan komponen tersebut ditempatkan di dalam kotak pelindung yang benar-benar kedap air, atau lapisi bagian sambungan terminalnya dengan resin epoksi untuk mencegah timbulnya karat yang dapat mengganggu kinerja sakelar.
