Modul RGB 5 volt adalah komponen elektronik vital yang berfungsi sebagai jembatan pengatur antara sumber listrik, sistem kontrol pintar, dan dioda LED (Merah, Hijau, Biru) untuk menghasilkan jutaan variasi warna. Dalam ekosistem pencahayaan modern, modul ini bertindak sebagai unit pemroses sentral berskala kecil yang menerjemahkan perintah digital dari ponsel pintar atau asisten suara menjadi aliran arus listrik presisi yang menyalakan setiap warna LED. Memahami spesifikasi teknis komponen ini sangat penting bagi siapa saja yang ingin merakit, memodifikasi, atau mengintegrasikan lampu pintar di rumah secara aman dan optimal.
Apa Itu Modul RGB 5 Volt dan Perannya dalam Lampu Pintar?
Modul RGB 5 volt merupakan sebuah papan sirkuit cetak (PCB) kecil yang dilengkapi dengan mikrokontroler atau chip pengontrol khusus yang beroperasi pada tegangan rendah, yaitu 5 Volt Direct Current (DC). Tugas utama dari modul ini adalah mengatur intensitas cahaya dari tiga warna dasar dioda LED—Red (Merah), Green (Hijau), dan Blue (Biru). Dengan memanipulasi kekuatan arus listrik yang mengalir ke masing-masing warna dasar tersebut, modul ini dapat menciptakan spektrum warna yang sangat luas, mulai dari warna pastel yang lembut hingga warna solid yang tajam.
Dalam sistem lampu pintar (smart lighting), peran modul ini jauh lebih kompleks daripada sekadar sakelar on-off biasa. Modul ini bertindak sebagai penerjemah instruksi nirkabel yang dikirimkan oleh pengguna melalui aplikasi ponsel pintar, perintah suara (seperti Google Assistant atau Alexa), remote kontrol, maupun pusat kendali rumah pintar (smart hub). Ketika Anda memilih warna “biru laut” dengan tingkat kecerahan 50% pada aplikasi, modul inilah yang memproses data digital tersebut dan mengubahnya menjadi sinyal listrik fisik yang mengalir ke chip LED.

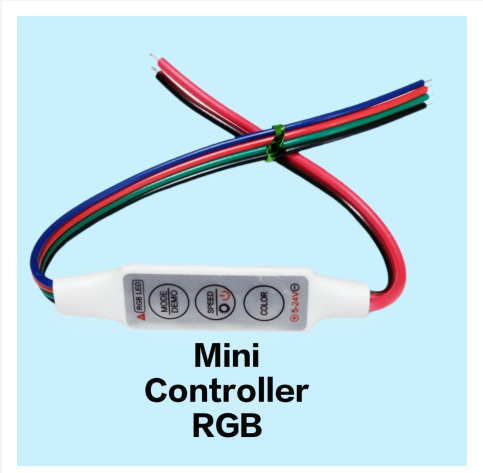

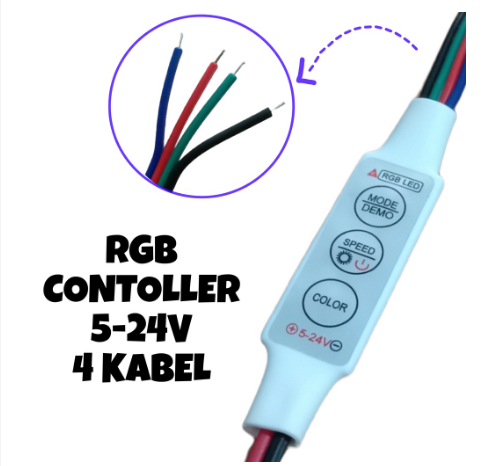

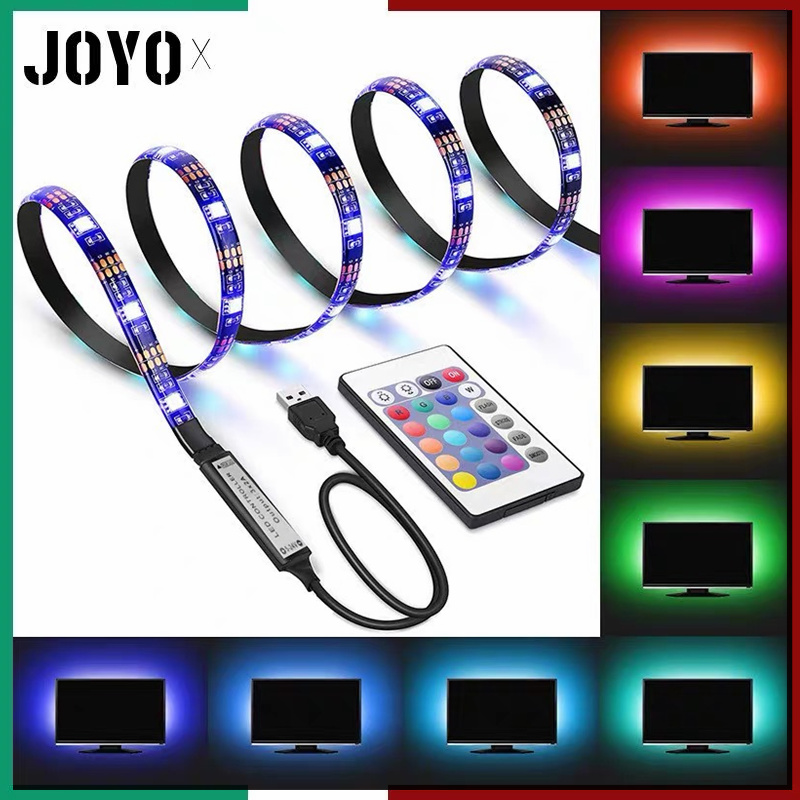

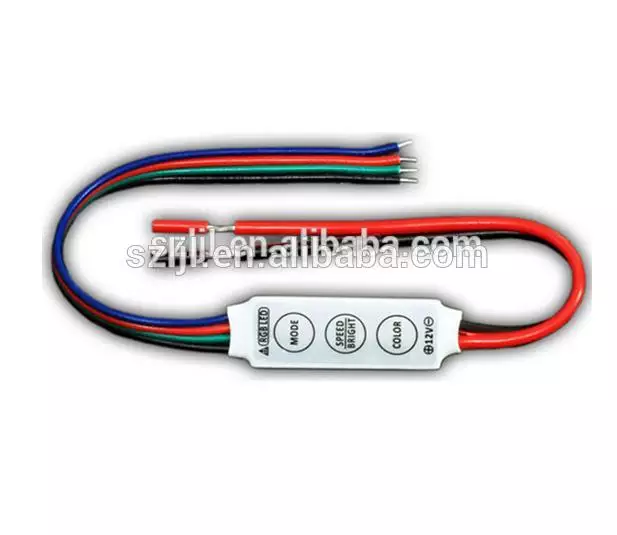

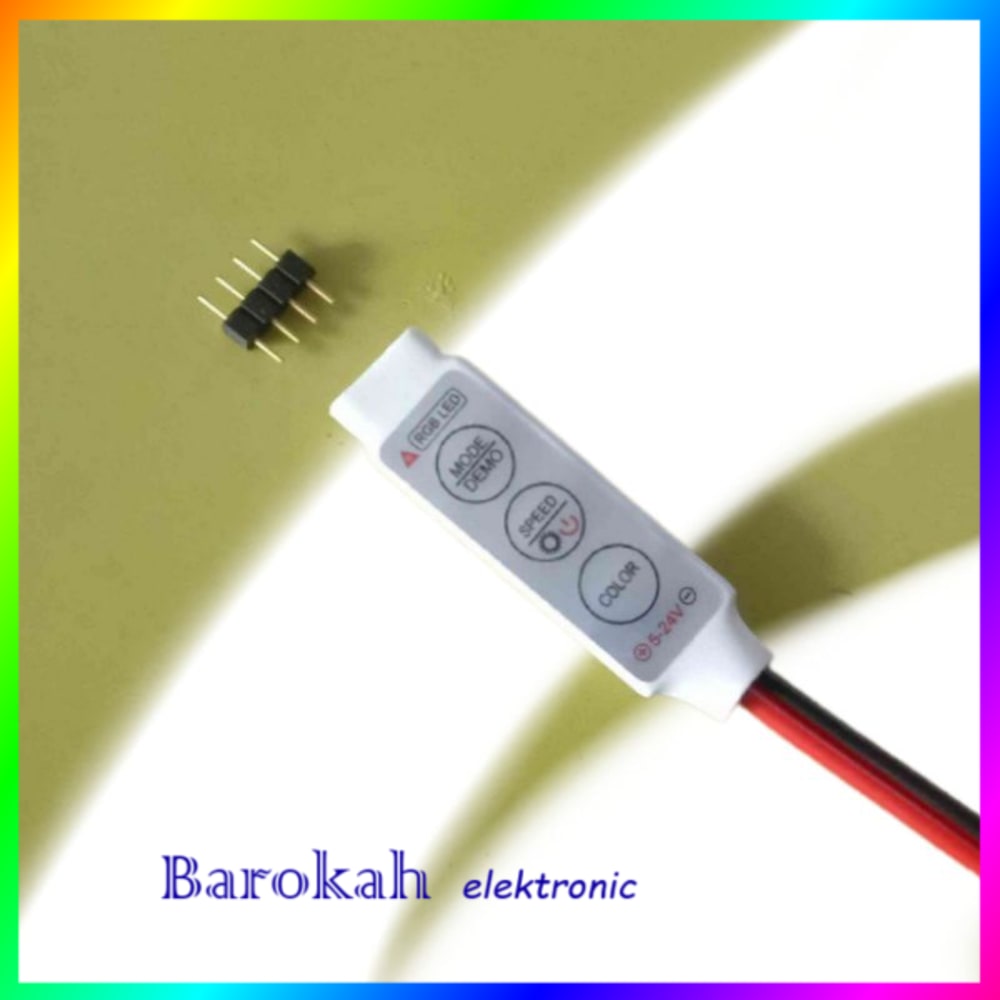

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Perbedaan mendasar antara modul RGB standar dan modul RGB pintar terletak pada konektivitasnya. Modul RGB standar biasanya bersifat analog dan hanya menerima input lokal, misalnya melalui sensor inframerah (IR) dari remote kontrol fisik yang disertakan dalam paket penjualan. Sebaliknya, modul RGB pintar telah dilengkapi dengan chip komunikasi nirkabel terintegrasi, seperti Wi-Fi (biasanya pada frekuensi 2.4 GHz), Bluetooth Low Energy (BLE), atau protokol jaring jala (mesh) seperti Zigbee. Kehadiran chip komunikasi ini memungkinkan modul untuk terhubung ke jaringan internet rumah, melakukan sinkronisasi dengan musik, mengikuti jadwal otomatis, hingga berinteraksi dengan perangkat pintar lainnya di dalam rumah Anda.
Membaca Spesifikasi Utama Modul RGB 5 Volt
Sebelum membeli atau merakit sistem pencahayaan pintar, Anda harus mampu membaca lembar spesifikasi teknis (datasheet) dari modul RGB 5 volt yang akan digunakan. Memahami angka-angka ini bukan sekadar urusan teknis, melainkan langkah krusial untuk mencegah kerusakan permanen pada komponen elektronik sensitif dan memastikan seluruh sistem bekerja dengan kompatibilitas penuh.
Satu hal mendasar yang harus selalu diingat adalah bahwa label “5 Volt” pada modul merujuk pada batas tegangan operasi input (input operating voltage). Spesifikasi tegangan ini bersifat mutlak; modul dirancang khusus untuk memproses daya listrik searah (DC) dengan tegangan konstan sebesar 5V. Oleh karena itu, penggunaan catu daya atau adaptor yang memiliki tegangan di luar spesifikasi ini akan langsung memengaruhi kinerja atau bahkan merusak modul secara instan.
Tegangan, Arus, dan Kapasitas Beban
Tegangan operasi 5V DC menuntut Anda untuk selalu memasangkannya dengan adaptor atau power supply yang menghasilkan keluaran (output) 5V DC yang stabil. Sangat dilarang keras menghubungkan modul ini langsung ke adaptor 12V atau 24V, karena perbedaan tegangan yang terlalu tinggi akan membakar sirkuit internal modul dan chip LED dalam hitungan detik. Pastikan Anda memeriksa simbol arus searah (garis lurus dengan tiga titik di bawahnya) pada label adaptor untuk memastikan kecocokannya.
Selain tegangan, parameter berikutnya yang wajib diperiksa adalah arus maksimum (maximum current) yang dapat ditangani oleh modul, biasanya dinyatakan dalam satuan Ampere (A) atau milliAmpere (mA, di mana 1000 mA sama dengan 1 A). Arus ini berbanding lurus dengan kapasitas beban daya maksimum dalam satuan Watt (W). Anda dapat menghitung kapasitas daya maksimal modul dengan rumus sederhana: Tegangan (5V) dikalikan dengan Arus Maksimum (A). Sebagai contoh, jika modul memiliki spesifikasi arus maksimum 6A, maka kapasitas beban daya maksimal yang didukung adalah sebesar 30 Watt.
Untuk menghindari risiko panas berlebih (overheating) dan kegagalan fungsi, Anda harus selalu memeriksa batas beban maksimum yang tertera pada manual resmi pabrikan. Kapasitas beban ini menentukan seberapa banyak mata LED atau seberapa panjang strip LED yang aman untuk dikendalikan oleh satu modul tersebut. Jangan pernah mengasumsikan kapasitas daya hanya berdasarkan ukuran fisik modul; modul yang berukuran sangat kecil bisa saja memiliki batas arus yang rendah, sehingga memaksanya menggerakkan strip LED yang terlalu panjang dapat memicu kerusakan sirkuit internal.
Protokol Kontrol dan Jenis Antarmuka
Modul RGB 5 volt menggunakan metode komunikasi tertentu untuk mengontrol warna pada lampu. Metode yang paling umum adalah PWM (Pulse Width Modulation), sebuah teknologi analog yang mengatur kecerahan LED dengan cara menyalakan dan mematikan aliran listrik dalam frekuensi yang sangat cepat sehingga tidak tertangkap oleh mata manusia. Metode PWM biasanya digunakan pada strip LED RGB standar (non-addressable), di mana seluruh lampu pada strip akan berubah warna secara bersamaan.

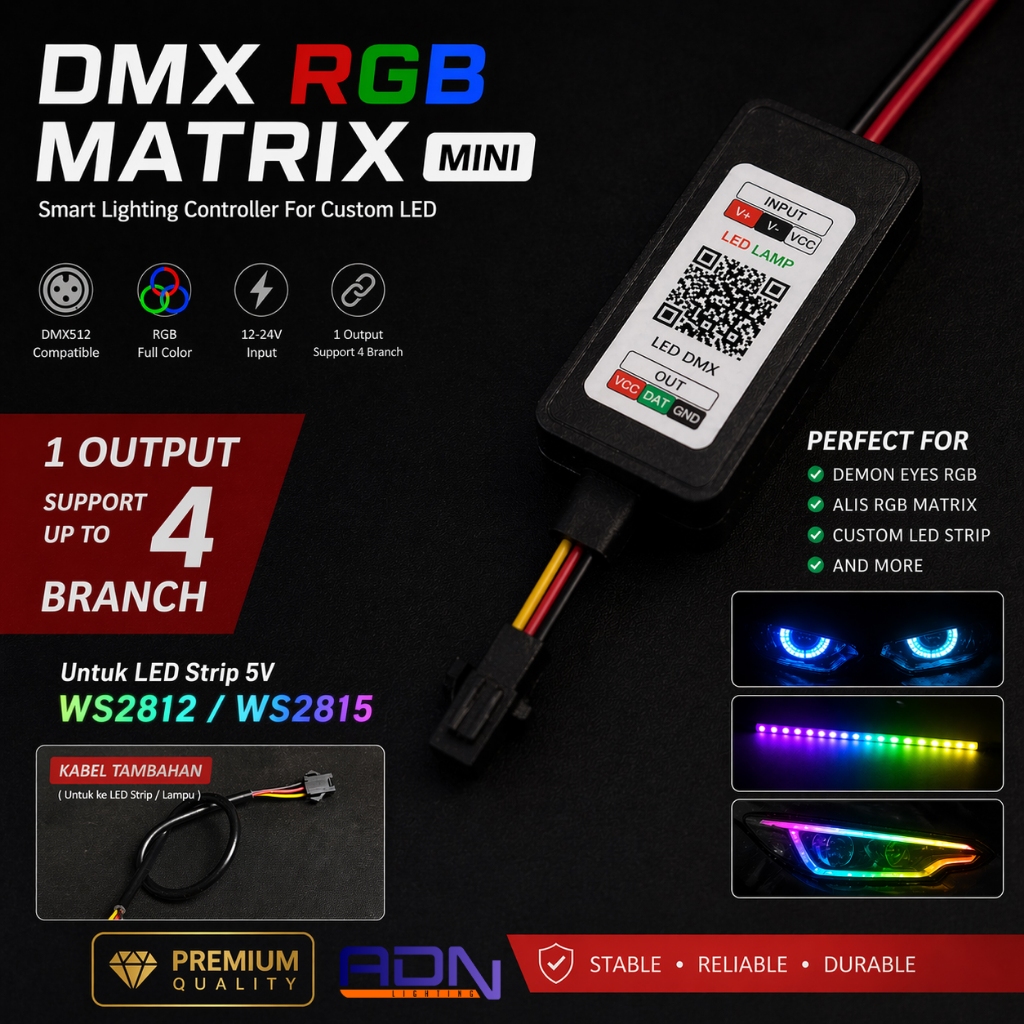

Untuk efek pencahayaan yang lebih dinamis—seperti efek pelangi berjalan, running text, atau pencahayaan piksel individual—modul harus mendukung protokol kontrol digital seperti SPI (Serial Peripheral Interface). Protokol digital ini digunakan untuk mengendalikan chip LED pintar beralamat (addressable LED) seperti tipe WS2812B atau SK6812 yang sangat populer di pasaran. Melalui protokol digital ini, modul dapat mengirimkan instruksi spesifik ke masing-masing mata LED secara independen di sepanjang strip.
Secara fisik, Anda juga harus memperhatikan jenis antarmuka koneksi (physical interface) yang tersedia pada modul. Antarmuka ini dapat berupa pin header (seperti konektor 3-pin atau 4-pin), terminal blok sekrup yang memerlukan pengupasan kabel, atau konektor snap-on khusus. Pastikan jenis konektor pada modul cocok dengan jenis kabel konektor yang ada pada strip LED Anda. Selain itu, pastikan protokol kontrol yang diadopsi oleh modul tersebut didukung penuh oleh aplikasi atau ekosistem smart home yang Anda gunakan di rumah, seperti ekosistem Tuya, Smart Life, atau Home Assistant, agar integrasi sistem berjalan mulus tanpa kendala perangkat lunak.
Dampak Spesifikasi terhadap Kinerja dan Keamanan Lampu
Spesifikasi teknis yang tertera pada kemasan modul RGB 5 volt memiliki dampak langsung terhadap kualitas visual pencahayaan dan keamanan operasional di dalam rumah Anda. Salah satu masalah yang paling sering ditemui akibat ketidaksesuaian spesifikasi arus adalah penurunan kualitas cahaya. Jika kapasitas arus dari power supply lebih rendah daripada kebutuhan arus maksimum modul saat seluruh LED menyala (misalnya saat diatur ke warna putih solid yang membutuhkan daya dari ketiga dioda merah, hijau, dan biru sekaligus), lampu akan mulai berkedip, meredup, atau menunjukkan transisi warna yang tidak stabil.
Masalah lain yang sangat khas pada sistem tegangan rendah 5V adalah penurunan tegangan (voltage drop). Karena tegangan operasionalnya yang rendah, arus listrik yang mengalir melalui kabel tembaga tipis pada strip LED akan mengalami hambatan yang signifikan seiring bertambahnya panjang instalasi. Akibatnya, lampu LED yang berada di ujung terjauh dari modul akan terlihat lebih redup atau mengalami perubahan warna (misalnya warna putih berubah menjadi kekuningan). Spesifikasi 5V biasanya membatasi panjang instalasi strip LED hingga maksimal 2 hingga 5 meter saja tanpa adanya injeksi daya tambahan (power injection) di titik-titik tertentu.
Dari sudut pandang keamanan, memaksakan modul bekerja melebihi batas spesifikasi arus maksimumnya sangat berbahaya. Sirkuit yang kelebihan beban akan menghasilkan panas berlebih yang dapat melelehkan pelindung plastik modul, merusak komponen semikonduktor di dalamnya, bahkan dalam skenario terburuk dapat memicu korsleting listrik dan bahaya kebakaran. Oleh karena itu, penempatan modul juga harus memperhatikan sirkulasi udara yang baik; hindari menempatkan modul berdaya tinggi di dalam ruang tertutup rapat tanpa ventilasi yang memadai.
Terakhir, Anda tidak boleh mengasumsikan tingkat ketahanan lingkungan dari modul tersebut hanya berdasarkan kategori produk atau penampilannya. Jika Anda berencana memasang lampu pintar di area semi-outdoor, dapur dekat wastafel, atau kamar mandi, pastikan untuk memverifikasi peringkat perlindungan masuknya cairan dan debu (IP Rating, seperti IP65 atau IP67) yang tertera secara resmi pada dokumen spesifikasi pabrikan. Modul standar tanpa pelindung khusus (IP20) hanya ditujukan untuk penggunaan di dalam ruangan yang kering dan bebas dari kelembapan tinggi.
Panduan Pengecekan Sebelum Instalasi dan Penggunaan
Sebelum Anda menyambungkan modul RGB 5 volt ke sumber listrik dan mulai mengoperasikannya, lakukan langkah-langkah verifikasi dan pengecekan keselamatan berikut secara disiplin untuk menghindari kerusakan perangkat:
- Verifikasi Polaritas: Periksa dengan teliti tanda positif (+) dan negatif (-) atau Ground (GND) pada terminal input modul dan output adaptor. Pemasangan kabel yang terbalik (reverse polarity) dapat merusak chip pengontrol secara instan.
- Uji Tegangan Catu Daya: Gunakan alat ukur seperti multimeter digital jika tersedia untuk memastikan bahwa adaptor yang Anda gunakan benar-benar mengeluarkan tegangan stabil sebesar 5V DC, bukan tegangan yang lebih tinggi.
- Isolasi Daya Mutlak: Selalu matikan sumber listrik utama dan cabut adaptor dari stopkontak dinding sebelum Anda melakukan penyambungan kabel, memotong strip LED, atau memodifikasi koneksi sirkuit pada modul. Jangan pernah bekerja dalam kondisi sirkuit berarus listrik aktif.
- Gunakan Kabel yang Sesuai: Pastikan ukuran diameter kabel (gauge) yang digunakan untuk menghubungkan power supply ke modul cukup tebal untuk mengalirkan arus listrik yang dibutuhkan tanpa menimbulkan panas berlebih pada kabel itu sendiri.
Apabila rencana instalasi Anda melibatkan modifikasi kabel listrik rumah tangga (arus AC), pemasangan di area yang sangat lembap, pekerjaan di ketinggian yang membutuhkan tangga khusus, atau penanganan beban daya tinggi yang tidak dijelaskan secara rinci dalam buku panduan produk, segera hentikan pekerjaan mandiri Anda. Konsultasikan dan serahkan pekerjaan tersebut kepada teknisi listrik bersertifikat demi menjaga keselamatan jiwa dan keamanan properti Anda. Ingatlah bahwa pengujian coba-coba secara tersembunyi—seperti menggunakan adaptor acak tanpa memeriksa spesifikasinya terlebih dahulu—tidak akan pernah bisa menggantikan petunjuk resmi pabrikan dan berisiko membatalkan garansi produk serta memicu bahaya kebakaran sirkuit.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah modul RGB 5 volt bisa digunakan dengan adaptor 12 volt?
Secara tegas jawabannya adalah tidak boleh. Menghubungkan modul RGB 5 volt langsung ke adaptor atau catu daya bertegangan 12 volt akan mengalirkan tegangan berlebih yang langsung merusak sirkuit mikrokontroler internal dan membakar chip LED sensitif di dalamnya secara permanen. Jika Anda terpaksa harus menggunakan sumber daya 12V (misalnya pada sistem kelistrikan mobil), Anda wajib memasang modul penurun tegangan (step-down converter atau buck converter) berkualitas tinggi yang telah teruji untuk menurunkan tegangan dari 12V menjadi stabil di 5V DC sebelum dialirkan ke modul. Selalu lakukan verifikasi ulang pada label spesifikasi output (V dan A) yang tertera di badan adaptor sebelum menghubungkannya ke perangkat Anda.
Mengapa lampu RGB berkedip atau warnanya tidak akurat saat dinyalakan penuh?
Gejala lampu berkedip, meredup, atau perubahan warna yang tidak akurat (misalnya warna putih yang tampak kemerahan atau kuning) saat diatur ke tingkat kecerahan maksimal biasanya disebabkan oleh masalah penurunan tegangan (voltage drop) atau keterbatasan kapasitas arus listrik. Ketika semua dioda warna (merah, hijau, dan biru) menyala bersamaan untuk menghasilkan warna putih terang, sistem membutuhkan konsumsi arus listrik yang berada pada titik puncaknya. Jika kapasitas Ampere pada adaptor Anda terlalu kecil, adaptor tidak akan mampu menyuplai arus yang dibutuhkan sehingga tegangan turun drastis. Untuk mengatasinya, periksa kembali kapasitas Ampere pada power supply Anda dan pastikan nilainya memenuhi atau melebihi total kebutuhan arus seluruh LED. Selain itu, gunakan kabel penghubung yang lebih tebal dan batasi panjang strip LED sesuai dengan rekomendasi batas panjang maksimal yang tertera pada manual resmi pabrikan.
